Блок предохранителей Калина 2 Если внезапно перестали работать стеклоочистители, подогрев или свет фар, то первым делом следует проверить реле и предохранители Калина 2. Неисправные предохранители следует заменить новыми, такого же номинала. А Вы знаете обозначения и где находятся предохранители Калина 2?

Монтажный блок Калины 2

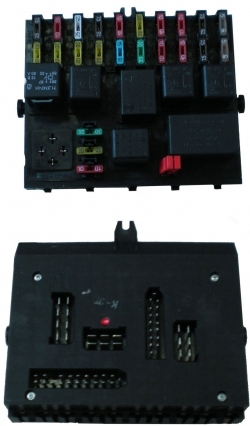

Блок предохранителей или "черный ящик" находится под приборной панелью, слева от руля: Монтажный блок Калины 2 Элементы монтажного блока отмеченные красным - для автомобилей в вариантном исполнении (например, Калина 2 люкс).

Схема предохранителей Калина 2

Номер Артикул Описание F1 (15А) 2110-3722115 Катушки зажигания, Форсунки, Питание контроллера, Реле электровентиляторов радиаторов. F2 (25А) 2110-3722125 Питание центрального блока кузовной электроники, Модуль двери водителя. F3 (15А) 2110-3722115  Питание контроллера АКП, Привод управления АКП. F4 (15А) 2110-3722115  Питание контроллера подушек безопасности. F5 (7,5А) 2110-3722107  Питание комбинации приборов, Питание контроллера ЭСУД, ЭУР, Датчик педали тормоза, Датчик скорости, Селектор АКПП, Переключатель омывателя ветрового стекла, Реле обогрева заднего стекла, реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники. F6 (7,5А) 2110-3722107  Реле лампы заднего хода, Питание АКПП. F7 (7,5А) 2110-3722107  Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК. F8 (25А) 2110-3722125  Обогрев заднего стекла и наружных зеркал. F9 (5А) 2110-3722105  Габаритные огни правого борта. F10 (5А) 2110-3722105  Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш. F11 (5А) 2110-3722105  Задние ПТФ. F12 (10А)  2110-3722110 Ближний свет и питание электрокорректора правого борта. F13 (10А) 2110-3722110  Ближний свет и питание электрокорректора левого борта. F14 (10А) 2110-3722110  Дальний свет правого борта. F15 (10А) 2110-3722110  Дальний свет левого борта. F16 (10А) 2110-3722110  Правая ПТФ. F17 (10А) 2110-3722110  Левая ПТФ. F18 (20А) 2110-3722120 Обогрев передних сидений и прикуриватель. F19 (7,5А) 2110-3722107 Контроллер АБС. F20 (15А) 2110-3722115 Звуковой сигнал. F21 (10А)  2110-3722110 Топливный электронасос. F22 (15А) 2110-3722115  Омыватель ветрового и заднего стекол, задний стеклоочиститель. F23 (5А) 2110-3722105 Питание комбинации приборов и диагностического разъема. F24 (7,5А) 2110-3722107 Питание муфты компрессора кондиционера и контроллера климатической системы. F25 (7,5А) 2110-3722107  Датчик педали тормоза. F26 (25А) 2110-3722125 Электронные клапаны АБС. F31 (30А) 2170-3722130-01 Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя. F32 (30А) 2170-3722130-01  Электровентилятор отопителя и контроллер климатической системы. Замена предохранителей Калина 2 выполняется при помощи специальных щипцов, которые имеются в монтажном блоке.

Схема реле Калина 2

Номер Обозначение Назначение К1 ф. TYCO (1-1904020-2) Реле электровентилятора системы охлаждения двигателя К2 ф. TYCO (5-1904006-1) Реле включения блокировки дверей К3 ф. TYCO (5-1904006-1) Дополнительное реле стартера К4 2170 - 3747310 Дополнительное реле (50 A) К6 ф. TYCO (5-1904006-1) Реле стеклоочистителя К7 ф. TYCO (1393292-5) Реле включения дальнего света фар К8 ф. TYCO (1393292-5) Реле звукового сигнала К9 ф. TYCO (1393292-5) Реле включения ближнего света фар К10 ф. TYCO (1393292-5 Реле включения обогрева заднего стекла К11 ф. TYCO (1393292-5) Реле главное К12 ф. TYCO (1393292-5) Реле топливного насоса К13 ф. TYCO (5-1904006-1 Реле электровентилятора системы охлаждения двигателя 3 К14 ф. TYCO (5-1904006-1) Реле обогрева ветрового стекла 1 К15 ф. TYCO (5-1904006-1)  Реле обогрева ветрового стекла 2 К16 ф. TYCO (5-1904006-1) Реле компрессора
